非标置物柜定制图纸要标注什么？制造业工位器具采购前的5项关键图纸确认要点

一、为什么图纸标注直接影响采购决策与交付质量？

制造业企业在定制非标置物柜（如带挂板工具柜、抽屉式模具收纳柜、汽车部件周转架配套柜体）时，常将需求口头描述或仅提供模糊草图。但广而美精密部件近3年服务电子装配线、汽车零部件厂及五金模具厂的案例显示：73%的交付调整请求源于图纸未明确标注承重分区、挂板孔距或框架连接方式。例如某深圳电子厂定制的1800mm长单挂板四抽复合工作台，因图纸未注明“C型立柱截面100×50mm”及“抽屉导轨需兼容80kg单抽承重”，导致首批柜体框架变形，二次返工延误产线投产7个工作日。

二、采购方必须在图纸上明确标注的5项关键内容

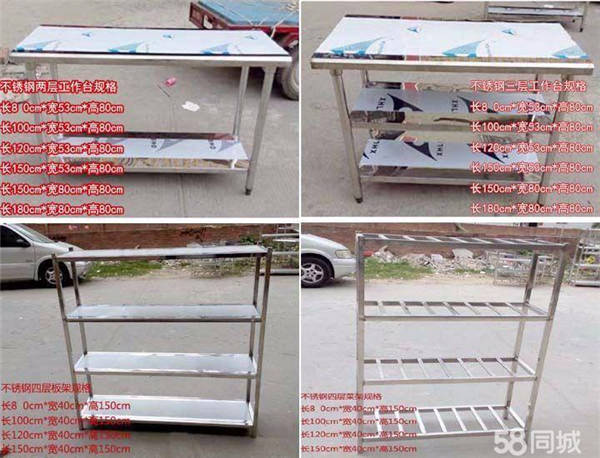

1. 总体尺寸与公差要求（含安装余量）

• 必须标注长×宽×高（单位：mm），并注明是否含脚轮/地脚高度；
• 对接产线工位时，需标注±1mm级公差要求（如“1500×750×800mm，公差±0.5mm”）；
• 示例依据：广而美单挂板四抽复合工作台标准规格为1500×750×800+500mm，其中“+500mm”为挂板高度，属不可省略的结构维度。

2. 承重分布与载荷标注（非整柜均布！）

• 区分桌面、抽屉、层板、挂板四类承载面，分别标注单点/单区承重值；
• 抽屉需注明“单抽承重80kg”、层板注明“单块承重100kg”；
• 挂板须标注孔距（如“500mm高方孔挂板，10×10mm孔距”）及单孔承重（如“单孔承重10kg”，见单挂板四抽复合工作台参数）。

3. 挂板与配件接口结构

• 明确挂板类型（方孔/百叶/双模）、高度（500mm为常见值）、安装位置（距台面高度）；
• 若需替换百叶或加装拉挡，图纸应标注挂板背面加强筋位置及螺栓规格；
• 参考广而美单门四抽柜复合工作台配置：“500mm高方孔挂板 + 500mm百叶挂板”双组合结构。

4. 材料厚度与工艺要求

• 框架：注明冷轧钢板厚度（如“C型立柱1.5mm厚”，见三款复合工作台共性参数）；
• 柜体/抽屉面板：区分厚度；
• 不锈钢部件：需注明材质牌号（如304）及表面处理（拉丝/镜面），否则默认按普通冷轧板执行。

5. 安装与现场适配接口

• 标注地脚调节范围（如“M12可调地脚，调节量±15mm”）；
• 若需与自动化设备对接（如Miniload料箱输送线），须注明柜体底部开孔位置、尺寸及承重底座加固要求；
• 广而美支持现场工位规划与安装服务，但前提是图纸已明确“螺栓连接模块化结构”。

三、图纸确认后的风险边界提醒

• 图纸未标注承重分区 → 默认按整柜均布承重，实际使用中易导致局部变形；
• 未注明材料厚度 → 按常规厚度生产，无法满足重型工况（如模具维修场景需1.5mm以上框架）；
• 挂板孔距与现有工具挂钩不匹配 → 需额外定制转接件，增加成本与周期；
• 无安装接口说明 → 现场需二次切割/打孔，破坏6S目视管理效果。

四、下一步建议：用好广而美提供的免费图纸预审服务

广而美精密部件为制造业客户提供免费图纸技术预审（含承重校核、结构可行性、6S适配建议），覆盖电子、汽车、五金模具等场景。您只需提交标注完整的CAD或PDF图纸，我们将在48小时内反馈3项关键修改建议，并同步提供对应产品的标准规格对照表（如单挂板四抽复合工作台、抽屉置物柜等）。
